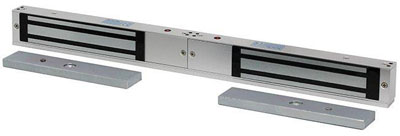

Электромагнитный замок ST-EL250MLD представляет собой сдвоенную симметричную конструкцию, состоящую из двух одинарных замков. Каждый из них способен удерживать дверь при приложении отрывающей силы величиной в 250 кг. Устройство оснащено датчиками Холла, задачей которых является слежение за положением каждой створки. Визуально определить состояние замка можно по цвету светодиодных индикаторов. При попытке вскрытия двери в систему подается тревожный сигнал. Для этого предназначен специальный релейный выход
Принцип работы ST-EL250MLD основан на способности соленоида, подключенного к источнику постоянного тока, создавать вокруг себя магнитное поле. В корпусе замка, который крепится к верхней части дверной коробки, установлены 2 мощные электромагнита. Две ответные пластины прикрепляются к полотну створок. При отсутствии напряжения в питающей цепи дверь остается открытой.
Замок является универсальным с точки зрения монтажа. К двери, которая открывается внутрь, он крепится с помощью адаптера L. К двери, открывающейся наружу – с помощью адаптера LZ. Установить замок на толстую стеклянную дверь позволяет специальный U-образный адаптер.
Датчики Холла находятся внутри базовой части замка и поэтому незаметны для стороннего наблюдателя. Они позволяют получить информацию о том, притянут ли якорь к электромагниту, а также сигнализируют об отключении замка от линии питания или снижении силы, прижимающей пластину к электромагниту.
Для работы в рамках СКУД электромагнитный замок подключают к контроллеру через управляющий выход. При раздельном подключении каждой из 2 частей створками можно управлять независимо друг от друга. Подача питания на соленоид прекращается автоматически после успешной идентификации в соответствии с исходными данными системы контроля доступом. Изнутри помещения возможно управление замком вручную – с помощью кнопки запроса на выход.
Новую модель рекомендовано использовать в системах управления доступом в офисах, супермаркетах, на складах и в промышленных зданиях с обыкновенными требованиями к безопасности.
