Расстояние не помеха для бесконтактного идентификатора с УВЧ-чипом

Smartec ST-LC300EM не имеет никаких внешних отличий, которые выделяли бы ее на фоне обычных RFID-карт. Но вот ее внутренняя начинка позволяет существенно повысить производительность СКУД, так как не требует обязательного приближения субъекта, подлежащего идентификации, к месту расположения считывающего устройства. Использование таких карт актуально в точках ограничения проезда автотранспорта или при проходе через точку доступа большого количества людей.

В прочный пластиковый корпус толщиной 0,8 мм встроены два чипа, один из которых представляет собой EM-чип, совместимый со считывателями стандарта Em Marine. Второй элемент — это УВЧ-чип Alien H3, работающий в ультравысокочастотном диапазоне 860-960 МГц. Уникальный код карты задается изготовителем, а дополнительные идентификационные данные программируются оператором при помощи бесконтактных считывателей Smartec.

УВЧ-чип карты взаимодействует с УВЧ-считывателем Smartec ST-LR300. Считыватель с антенной, имеющей круговую диаграмму направленности, прочтет информацию, внесенную в память карты, находящейся в любой точке в радиусе 10 метров от антенны.

Новинка является пассивным идентификатором и поэтому не зависит от источников энергии. Ее высокая износостойкость и механическая прочность обуславливают практически неограниченный срок службы карты. На поверхности карты можно напечатать персональные данные, нанести фото, голограмму или логотип.

В комплекте Tantos Simpl, который на днях появился на рынке, есть все необходимое для построения системы видеонаблюдения из 4 одинаковых сетевых камер.

Удобство комплекта состоит в максимальной подготовленности всех его элементов к совместной работе. Для получения полностью дееспособной системы пользователю достаточно выполнить механическую работу по установке и креплению IP камер, прокладыванию кабелей и подсоединению разъемов, а затем вставить в регистратор приобретенный отдельно жесткий диск SATA и произвести включение.

Помимо камер в комплект входят:

• 4-канальный видеорегистратор,
• блок питания;
• кабель для подключения камер;
• кабель для питания диска SATA;
• дистанционный пульт управления;
• мышь;
• крепежные элементы;
• CD с программным обеспечением и инструкцией;
• кабель SATA.

Характеристика камер, входящих в Tantos Simpl

Каждая IP камера из комплекта транслирует видео с разрешением 1280х960 и фреймрейтом 25 к/с. Фиксированный объектив камеры с фокусным расстоянием 3.6 мм обеспечивает угол обзора в 67° по горизонтали. Световой поток, проходящий через объектив, воспринимается и фиксируется CMOSсенсором 1/3 Aptina Low Illumination. Для кодирования передающегося видеопотока используется кодек H.264.

Камеры обеспечивают круглосуточное видеонаблюдение благодаря наличию механического ИК-фильтра и ИК подсветки с дальностью 20 метров. Для получения оптимального по качеству изображения предусмотрены настройка яркости, насыщенности, цвета, контрастности и четкости. С этой же целью используются функции компенсации задней засветки BLC, расширенного динамического диапазона DWDR и накопления заряда Slow Shatter.

Характеристика видеорегистратора из Tantos Simpl

Данное устройство предназначено для приема, обработки и записи видео от 4 камер видеонаблюдения, подключенных к нему через разъемы RJ45. Выходной сигнал может передаваться через выходы HDMI и VGA. Для архивации данных используется один жесткий диск SATA, вмещающий до 4 Тб информации. Копировать данные можно на флеш-катры, подключаемые к портам USB, а также передавать по сети через порт RJ45 WAN. К одному из USB портов подключается мышь. Монитором системы может служить любой телевизор, оборудованный входами HDMI или VGA.

Tantos Simpl поддерживает работу с облачным сервисом и это упрощает его использование с мобильных устройств.

Радует и “всеядность” регистратора – к нему можно подключить более 1500 моделей видеокамер. Правда, их разрешение не должно выходить за пределы 0,3 – 5 Мп, но именно в этот диапазон и попадают камеры, наиболее часто используемые в системах видеонаблюдения. Нужно только учитывать, что максимальное значение суммарного разрешения составляет для данного регистратора 10 Мп.

Videoglaz NVR Mini предназначен для записи, трансляции и отображения записанного видео. Максимальный фреймрейт – 25 к/сек для каждого канала, то есть максимальная суммарная скорость записи составляет 400 к/сек. Запись ведется на жесткий диск (1 Тб), который входит в комплектацию и уже установлен в устройство. Для расширения объема памяти можно подключать внешний накопитель или использовать подключение к сетевому хранилищу.

Видеорегистратор может работать в двух режимах:

• трансляция видео на монитор системы видеонаблюдения;
• автономная работа с подключением через локальную сеть.

При ведении записи и одновременной трансляции видео в сеть могут быть задействованы все 16 каналов.

Среди функциональных возможностей регистратора есть все, что необходимо при стандартных требованиях к системе видеонаблюдения:

• управление каждой камерой;
• настройка звука и изображения;
• цифровое приближение;
• поиск в архиве по нескольким параметрам;
• возможность удаленного доступа.

Компактность и универсальность нового NVR делает его одним из наиболее удачных решений для малых объектов, бюджет которых не предполагает выделение отдельных помещений для служб безопасности. Он занимает мало места, и его даже можно прикрепить с помощью специального кронштейна к задней стенке монитора.

Кратко охарактеризовать новинки можно несколькими словами – высокоскоростные, высокоинформативные, многофункциональные сетевые камеры с PTZ-механизмами. Обе модели построены на CMOS сенсоре с разрешением 2 Мп и оборудованы 32-кратным трансфокатором. Поворотно-наклонный механизм, вращающий камеру на 360° относительно вертикальной оси и наклоняющий ее в пределах 210°, позволяет вести круговую панорамную съемку.

Высокая скорость вращения камеры (до 700 °/сек) и не менее высокая точность фиксации заданного положения (±0,2°) обеспечивают точное выполнение предустановленных сценариев, а также практически мгновенное реагирование на тревожные сообщения. При настройке можно задать до 255 предустановок с назначением параметров трансфокатора в точках фиксации положения. Для управления PTZ функциями камер SNP-6320P и SNP-6320NP можно пользоваться программными продуктами большинства популярных производителей оборудования для видеонаблюдения.

Прочие технические характеристики камер SNP-6320P/NP

Чувствительность камер ограничена 0,3 лк для цветного и 0,03 лк для монохромного изображения. Повысить информативность изображения с затемненными участками помогает технология WDR 120 дБ. Снятое видео передается несколькими потоками (до 10 профилей) с максимальным разрешением Full HD и максимальной скоростью 60 к/сек. Для сжатия потоков используются кодеки H.264 и M-JPEG. Параметры потока задаются и регулируются оператором.

Помимо широкого динамического диапазона, получить отличное изображение даже при низком освещении позволяет применение современных технологий обработки кадра:

• компенсация фоновой и встречной засветки;
• функция устранения шумов SSNR III;
• режим SSDR для улучшения контрастности;
• цифровая стабилизация видео при перемещении объектива;
• автоматическое регулирование усиления.

Повысить эффективность ведения наблюдения помогают аналитические функции камер:

• обнаружение движения;
• обнаружение звука;
• распознавание лица;
• контроль пересечения обозначенных линий;
• обнаружение появления и исчезновения предметов;
• распознавание закрытия объектива.

Новинки поддерживают протоколы ONVIF, SVNP и SUNAPI, что позволяет легко интегрировать их в системы с оборудованием других производителей. Разработчики предусмотрели также ряд специальных функций, обеспечивающих сетевую безопасность камер.

Обе модели относятся к купольным и оснащены ИК-подсветкой. Собственно, этим их схожесть и ограничивается, поэтому каждая из них требует отдельного рассмотрения.

Обе модели отличаются невысокой, выгодной для покупателя, ценой.

Характеристика IP-камеры MDC-i8090FTD-24H

Модель MDC-i8090FTD-24H предназначена для работы на улице в любых погодных условиях. В ее антивандальный корпус встроен нагревательный элемент, который отодвигает нижний предел диапазона рабочих температур до отметки -40°С. Механический ИК-фильтр позволяет реализовать режим “день/ночь”, а 24 ИК-диода обеспечивает дальность ночного видения 20 метров.

Камера оборудована фиксированным объективом с фокусным расстоянием 3.7 мм. В качестве чувствительного элемента используется 1/3″ 2-мегапиксльная КМОП-матрица с прогрессивным сканированием. Обработку информации осуществляет встроенный 32-битный процессор.

Полученное камерой видео передается одновременно двумя потоками со сжатием Motion JPEG и H.264. При максимальном разрешении 1920х1080 пикселей достигается скорость передачи 30 к/сек. Внутренняя память обеспечивается наличием слота для карты MicroSD емкостью до 32 Гб.

Камера поддерживает работу с облачным сервисом iVideon. Привлекает внимание и наличие встроенного PoE.

Средняя стоимость новинки — порядка 10000 рублей.

Характеристика видеокамеры MDC-7220WDN-24

Модель MDC-7220WDN-24 для помещений продолжает линейку видеокамер с расширенным динамическим диапазоном (выше 120 дБ). Камера оснащена объективом со сменным фокусным расстоянием 2.8 ~12.0 мм. Световой поток воспринимается 1/3″ матрицей 960H Duble Scan High Senstivity CCD. Разрешение сформированного изображения превышает 720 ТВЛ по горизонтали. Баланс белого регулируется вручную или автоматически. Дальность ИК-подсветки камеры составляет 20 метров.

Средняя стоимость MDC-7220WDN-24 — порядка 7000 рублей.

Красивая кожаная рамка, обрамляющая 9-дюймовый TFT LCD экран с разрешением 800х480, вывела домофон за рамки обычного функционала. Переговорное устройство стало еще и украшением интерьера. Дизайнеры воспользовались возможностью, которую предоставляет сенсорный экран, а именно – высвобождение лицевой панели от каких-либо кнопок управления.

Красота красотой, но именно многообещающий технический потенциал BAS-IPAL-09 определяет его функции:

• монитор в системе IP-домофонии, к которому можно подключить до 10 вызывных панелей и до 8 дополнительных мониторов;
• экран в системе видеонаблюдения с возможностью подключения до 16 сетевых видеокамер;
• сенсорный пульт управления системой “умный дом”;
• исполнительное устройство системы сигнализации с возможностью подключения до 8 датчиков;
• фоторамка, действующая в режиме ожидания;
• мультимедиа-устройство для просмотра видео, фото или прослушивания аудио с карты SD.

Краткие описания характеристик домофона AL-09

Видеодомофон BAS-IP AL-09 имеет внутреннюю память, рассчитанную на сохранение 100 фотоснимков посетителей, нажавших кнопку вызывной панели во время отсутствия хозяев.

По встроенному аудиоканалу можно общаться в режиме включения вызывной панели или в режиме аудиоинтеркома.

Одновременно на экран можно вывести изображение только от одной из подключенных камер, то есть их нужно просматривать по очереди. Доступен режим постоянной трансляции.

В рамках системы “Умный дом” осуществляется управление светом, шторами, кондиционером и лифтом вручную или по предварительно заданному сценарию.

В память устройства внесены 4 мелодии на выбор для сигнала вызова.

Монитор укомплектован блоком питания с выходным напряжением 12 В постоянного тока. В режиме ожидания устройство потребляет 2,5 Вт электроэнергии, в рабочем режиме – 6 Вт.a

Видео

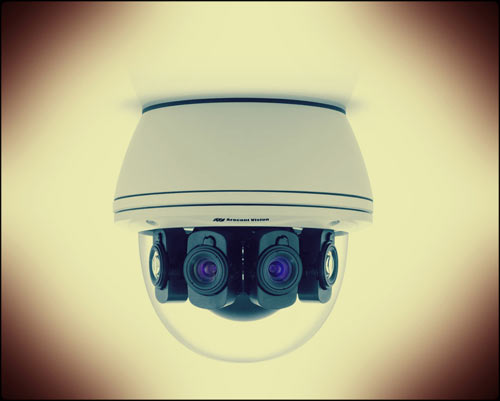

Посетители выставки смогли увидеть 2 панорамные камеры следующего поколения из серии SurroundVideo: 5-мегапиксельную с применением технологии STELLAR и 12-мегапиксельную с широким динамическим диапазоном WDR. Обе видеокамеры характеризуются высокой частотой кадров и оснащены моторизованными линзами, чтобы упростить настройку.

Несколько слов о STELLAR

Название Spatio temporal low light architecture (S te l l ar), ставшее поистине “звездным” для новой технологии, переводится, как “пространственно-временная архитектура для низкой освещенности”. Эта технология помогает повысить чувствительность видеокамеры до уровня, позволяющего формировать цветное изображение даже при чрезвычайно низкой освещенности. По словам вице-президента компании д-ра Шри Рама Прасанна Павани, “новая технология STELLAR содержит запатентованные алгоритмы, а также более совершенные сенсор и оптику, повышающие чувствительность и продуктивность мегапиксельных камер”.

Особенности представленных новинок серии SurroundVideo

5MP камера SurroundVideo стала первой в мире панорамной камерой, в которой использована технология STELLAR. Увеличение чувствительности достигается в ней за счет уменьшения размытости движения, снижения уровня шума, а также повышения контрастности. Результатом является цветное видео, полученное почти в полной темноте.

В 12MP камере SurroundVideo применяется запатентованная WDR технология, обеспечивающая динамический диапазон до 100 дБ при полном разрешении. Она позволяет максимально детализировать в одном кадре изображение темных и светлых участков, не снижая при этом кадровую частоту.

В качестве дополнительных особенностей анонсированных камер можно рассматривать сжатие по стандартам H.264 (MPEG-4 Part 10) и MJPEG, маскирование приватных зон и расширенный детектор движения с 1024 зонами на канал. Для повышения чувствительности 12-мегапиксельной камеры используется суммирование пикселей (биннинг). Ударопрочность корпуса соответствует классу IK-10, а уровень защиты от среды – классу IP-66.

Поточное производство обеих панорамных камер начнется в 2015 году.

Целью модернизации стала реализация новых функциональных возможностей, позволяющих уменьшить затраты на монтаж и обслуживание СКУД. Поэтому обновленный контроллер обязательно заинтересует представителей среднего и малого бизнеса. Собственно, с этой целью и разрабатывалась новая, пятая, версия.

Суть изменений – внедрение технологии Ethernet Virtual Loop, позволяющей объединять в одну сеть до 16 контроллеров и управлять ими посредством одного веб-интерфейса. Причем настройка каждого из элементов сети осуществляется автоматически. Также появилась возможность задействовать функцию anti-passback без участия компьютера.

Базовые возможности модульного контроллера NetAXS-123

Система контроля и управления доступом на основе NetAXS-123 отличается исключительной простотой. Для того чтобы управлять ею, достаточно подключить к контроллеру любой имеющийся персональный компьютер с установленным веб-браузером. Не менее просто происходит и подключение к объектам контроля – считывателям и замкам дверей (до 3). Для этого в конструкции предусмотрены все необходимые разъемы. Источник питания для подконтрольных замков встроен в корпус контроллера. А питание извне осуществляется по технологии PoE от того же персонального компьютера. Как результат, монтаж и установка системы занимают минимум времени.

Существует возможность дистанционно обслуживать СКУД через сеть Интернет. Для этого не нужны специальные настройки, так как для того, чтобы получить доступ к функциям системы, достаточно войти на веб-страницу с ее сетевым адресом. Безопасность работы обеспечивается с помощью шифрования SSL. Обновления данных на странице происходят автоматически.

Сам контроллер находится в компактном пластиковом корпусе и может размещаться в любом удобном помещении.

Видео

Таблица с характеристиками

NetAXS-123		NetAXS-123		Платы расширения
		NX1P	NX1MPS	NXD1	NXD2
СЧИТЫВАТЕЛИ / ДВЕРИ	Возможности двери/считывателя	Контроллер для 1 двери1,4	Контроллер для 1, 2 или 3 дверей (для второй или третьей двери необходима плата расширения NXD1 или NXD2)	1 дополнительная дверь	2 дополнительные двери
	Расширение	Расширение до 93 дверей (максимум 186 считывателей) по шине RS-485. Расширение до 48 дверей (максимум 92 считывателей) с использованием функции EVL.2,3		Н/П
	Возможность использования считывателей на вход и выход для двери	ДА5 — использование считывателей на вход и выход для каждой двери (считыватели должны иметь сигнальные линии “HOLD”)
	Совместимость считывателей	Поддержка стандартного протокола Wiegand. Протокол ABA не поддерживается
ВЫХОДЫ	Количество выходов	Два реле с НЗК/НРК (перемычка для выбора режима) для каждой двери. 3 A при 28 В пост. тока. Два выхода с открытым коллектором (ОК). 16 мА при 12 В пост. тока. Для каждой двери предусмотрено управление индикатором состояния и зуммером считывателя (Aux).
	Расширение выходов	Контроллер на 2 двери имеет 8 выходов: 4 реле и 4 ОК (необходима плата NXD1)	Контроллер на 2 двери имеет 8 выходов: 4 реле и 4 ОК (необходима плата NXD1) Контроллер на 3 двери имеет 12 выходов: 6 реле и 6 ОК (необходима плата NXD2)	Н/П
	Источник питания для реле	Выбор: 12 В пост. тока от встроенного источника питания – ИЛИ – 0–28 В пост. тока от внешнего источника питания
ВХОДЫ	Количество входов	Контроллер имеет 6 программируемых входов шлейфов с контролем четырех состояний (настройки по умолчанию: датчик состояния двери, кнопка выхода, датчики вмешательства считывателей, контроль питания, охрана).		Плата имеет 4 программируемых входа шлейфов с контролем четырех состояний (настройки по умолчанию: датчик состояния двери, кнопка выхода, датчики вмешательства считывателей)
	Расширение входов	Контроллер на 2 двери имеет 10 входов (необходима плата NXD1)	Контроллер на 2 двери имеет 10 входов (необходима плата NXD1) Контроллер на 3 двери имеет 14 входов (необходима плата NXD2)	Н/П
	Сигнализация сбоя питания и панель защиты от несанкционированного доступа	Есть		нет
	Датчик снятия со стены	Есть	Н/П	Н/П
ВХОД ПИТАНИЯ	Вход	Питание по Ethernet (PoE, 802.3af) или внешний источник питания 12 В пост. тока	93-264 В перем. тока, 50/60 Гц (входное), 12 В пост. тока, 4 А (выходное)	Н/П
	Вход переменного тока	Н/П	Есть	Н/П
	Вход питания платы	Питание по Ethernet (PoE) или 12 В пост. тока	Питание 12 В пост. тока	Н/П
Индикаторы	Светодиоды состояния	12 индикаторов (питание 12 В, PoE, превышение тока, Ethernet, RS485, считыватели, состояние двери, состояние процессора, состояние реле)		2 + 4 светодиода для каждой двери (питание, считыватели, состояние двери, состояние процессора, состояние реле)
СВЯЗЬ	Встроенные интерфейсы	Ethernet, USB8, RS485		Прямое подключение к контроллеру
	Подключение модулей расширения входов/выходов	Н/П
	Объединение контроллеров в сеть	Максимум до 16 (EVL) или 31 (RS-484) контроллера в системе.
ПОДКЛЮЧЕНИЕ К КОМПЬЮТЕРУ	Подключение к компьютеру9	WIN-PAK XE, WIN-PAK SE, WIN-PAK PE, WIN-PAK PRO CS, WIN-PAK CS 4.1 WIN-PAK 2005, WIN-PAK PRO 2005, WIN-PAK 2.0 Release 4, WIN-PAK PRO Release 4
	NetAXS-123 в качестве шлюза	Контроллеры в сети: NetAXS-123 и NetAXS-4		Н/П
	NetAXS-4 в качестве шлюза	В данный момент поддерживаются только контроллеры NetAXS-4		Н/П
	использование преобразователя PCI3	Контроллеры в сети: NetAXS-123, NetAXS-4, серия N-1000 и NS2		Н/П
	использование преобразователя N-485-PCI2	Несовместимо с NetAXS-123 и NetAXS-4		Н/П
ФУНКЦИИ КОНТРОЛЯ ДОСТУПА	Режимы управления доступом	Только по карте, по карте и паролю, по карте или паролю, только по паролю. Функции блокировки и отключения доступа, доступ руководителя, доступ с сопровождением, ограничение числа использований карты, ограничение продолжительности действия карты, правило первой карты, режим доступа при экстренных ситуациях, управление временными зонами
	Программируемые связи для создания специальных алгоритмов работы системы	Есть
	Контроль повторного прохода (КПП)	Локальный и глобальный КПП для каждой двери со считывателями на вход и выход («мягкий» и «жесткий» режимы работы).
КАРТЫ и БАЗЫ ДАННЫХ	Количество карт и событий, хранимых в памяти контроллера	10000 карт, 25000 событий
	Микропрограмма	Встроенная флэш-память для локального обновления версии микропрограммы и расширения функциональных возможностей
	Резервное копирование базы данных в автономном режиме	Базы данных карт и конфигурации
	Функции экспорта	Базы данных карт, тревог и событий (формат CSV)5
	Количество форматов карт	128 настраиваемых форматов карт
	Количество системных кодов	8
	Максимальный размер для формата карты	75 бит (макс. разрядность номера карты = 64 бит)
	Временные зоны	127
	Уровни доступа	128
	Праздники	255

Изображение, полученное от видеокамер, архивируется на устанавливаемых жестких дисках SATA (4х2ТБ) и подключаемых дисковых массивах STG-ES (до 8). Общая емкость архива может достигать 72 ТБ. Для сжатия видео используется стандарт H.264. Запись ведется с разрешением Full D1 (720х576 пикселей). Суммарная скорость ведения записи составляет 800 к/с. Одновременно поддерживается запись аудио по 16 каналам, а также управление камерами с PTZ функциями.

Видеорегистратор STR-3294 предназначен для записи, хранения, воспроизведения и трансляции видео в реальном времени. К устройству можно подключить 4 монитора, работающих в мультиэкранном режиме – для этого предусмотрены 4 BNC видеовыхода. Порядок трансляции задается оператором. Для передачи FullHDизображения предназначены 2 видеовыхода DVI.

Записи ведутся в одном из трех возможных режимов: непрерывно, по установленному графику, по тревожному сигналу. Предусмотрено сохранение в архиве предтревожного (5 секунд) и посттревожного (60 сек) видео. Тревожные сигналы поступают от детектора движения с настройкой уровня чувствительности и несколькими зонами слежения, или от внешних датчиков, для подключения которых DVR оборудован 16 входами.

Поиск в архиве можно вести по нескольким критериям: дате и времени, календарной шкале, журналу событий. Кроме того, поддерживаются функции интеллектуального поиска, реализуемые с помощью ПО Control Center.

Для управления поворотно-наклонными механизмами PTZ камер на передней панели видеорегистратора размещены кнопки. С этой целью можно использовать также внешние пульты Smartec STT-3X или задействовать пульт централизованного управления системой безопасности.

И одна, и вторая модель являются 4-канальной. По каждому из каналов осуществляется передача видео и аудио потоков, а также управление PTZ-функциями камер видеонаблюдения. Разрешение видеоизображения, которое записывается регистраторами, должно находиться в пределах 0,3-2 Мп, а скорость его передачи не превышать 30 к/сек. Максимальная суммарная скорость передачи видео составляет 100 К/сек.

Характеристика видеорегистратора Axycam AX-N0404

В соответствии с многозадачностью регистратора, оператор имеет возможность просматривать записываемое видео, а также вести поиск в архиве во время обработки устройством принимаемых потоков данных. Для передачи видео на монитор имеются выходы HDMIи VGA. Одно из достоинств регистрирующего устройства – возможность транслировать изображение в качестве FullHD (с разрешением 1920х1080p).

Потенциал архива модели AX-N0404 определяется задействованным объемом памяти – 2 жестких диска SATA емкостью 4 Тб каждый. Сжатие производится по стандарту H.264. Частоту кадров, с которой ведется запись, можно настраивать. При необходимости задействовать дополнительные объемы памяти к интерфейсу USB2.0 подсоединяется внешний накопитель или используются возможности сети. Огромным преимуществом является возможность взаимодействовать с облачным сервисом и подключаться к 3G сетям.

На мониторе, подключенном к видеорегистратору, можно просматривать видео от 4 камер одновременно или последовательно, от 1 камеры на выбор, зум. Запись можно вести в одном из 4 возможных режимов – постоянно, по событию, по расписанию, по обнаружению движения.

Характеристика видеорегистратора Axycam AX-N0404-mini

Модель AX-N0404-mini отличается от предыдущей модели организацией хранения данных. Для архивирования в ней используется внешний HDD, E-SATA или диск USB.

В связи с этим существенно уменьшены габаритные размеры корпуса и вес самого устройства — устройство 88 мм в ширину, 88 в глубину и 33 мм высотой. Все остальные характеристики и функции полностью совпадают с аналогичными параметрами модели AX-N0404.
