Появилась тепловизионная камера Smartecс дальностью обнаружения до 2,4 км

Технические особенности тепловизионной камеры Smartec STX-56

Воспринимающим элементом в этой модели камеры является неохлаждаемая микроболометрическая матрица с высокой чувствительностью 40 мК и разрешением 720х576 пикселей. Шаг пикселя – 25 мкм. В зависимости от того, каким объективом укомплектована камера, максимальная дальность обнаружения составляет 1348 м или 2359 м.

Производитель предлагает 2 варианта комплектации:

• Объектив с фокусным расстоянием 20 мм – угол обзора 27°, позволяет обнаружить автомобиль на расстоянии до 1348 м и человека на расстоянии до 459 м, идентифицировать их на расстоянии 163 м для автомобиля и 55 м для человека.
• Объектив с фокусным расстоянием 35 мм – угол обзора 15,6°, позволяет обнаружить автомобиль на расстоянии до 2359 м и человека на расстоянии до 803 м, идентифицировать их на расстоянии 285 м для автомобиля и 97 м для человека.

Для повышения качества видео в камере используются технология QIET (технология улучшения качества изображения), цифровое увеличение AOZ, автоматическое регулирование усиления АРУ. Вместе с высоким разрешением микроболометрической матрицы и скоростью 25 кадров в секунду эти технологии и функции гарантируют высокую эффективность видеонаблюдения.

Изображение, полученное фиксацией теплового излучения, можно просматривать в одном из четырех возможных режимов: «Радуга», «Сталь», «Электрическая дуга», инвертированное изображение.

Конструкция тепловизионной камеры Smartec STX-56

Новинка заключена в литой алюминиевый кожух типа Bullet. Он обеспечивает выполнение требований класса защиты от влияния внешней среды IP68. Внутрь корпуса встроен температурный контроллер TEC. Для быстрого монтажа вместе с камерой поставляется установочный шарнирный кронштейн и соединительные кабели.

Настройка и управление камерой осуществляются через OSD меню с помощью клавиатуры.

Накладные замки имеют определенное преимущество – для их установки не нужно врезаться в дверное полотно или косяк. Поэтому они подходят для дверей, материал которых не позволяет этого делать – например, стеклянных. К тому же, электрозамок ST-EL250MLустанавливаются и на те двери, которые открываются внутрь помещения, и на те, которые открываются наружу.

При подаче питания на электромагнит, прикрепленный к верхней или боковой планке косяка, к нему притягивается металлическая пластина, наложенная на дверное полотно. Для преодоления притяжения нужно приложить нагрузку в 250 кг. Такой силы удержания вполне достаточно для запирания внутренних дверей в помещениях с обычными требованиями к безопасности. Состояние электрозамка можно определить визуально. Для этого в его конструкции предусмотрен двухцветный светодиод.

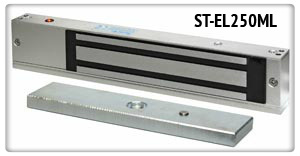

Отпирание электромагнитного замка ST-EL250MLвозможно как в автономном режиме – с помощью считывателя или кнопки, так и централизованно – через контроллер системы контроля доступа. Для повышения эффективности охранных функций замка в него встроен датчик Холла, реагирующий на изменение притягивающей силы между рабочими элементами. При попытке взлома или отсутствии питания датчик фиксирует событие и через релейный выход передает сигнал на подключенное к нему исполнительное устройство.

Как и все электромагнитные замки Smartec, новая модель отличается надежностью и долговечностью. Основная причина – в том, что процесс отпирания/запирания замка не предполагает никакого механического взаимодействие между его элементами, которое могло бы привести к поломкам или истиранию поверхностей.

Особенностью новинок стало внедрение новых функций, намного превосходящих по своей эффективности существующие аналогичные функции обработки изображения. Например, широкий динамический диапазон от Samsung Techwin работает в 128 раз эффективнее своих предшественников, если в кадре есть фоновая засветка. Детализацией затемненных участков занимается функция супер-динамического диапазон (SSDR). Предложен собственный вариант и функции шумоподавления (SSNRIII). Совместная работа столь мощного функционала позволяет получать четкое цветное видео даже при 0,1 Лк освещенности. Детальное изображение движущегося объекта – заслуга технологии построчной развертки.

Простой фокус – фишка камер видеонаблюдения серии 960H Samsung. Автоматическая фокусировка активируется во время инсталляции нажатием кнопки на корпусе камеры. При смене режимов съемки – с дневного на ночной, оптимизация заднего фокуса производится автоматически. Предусмотрено также удаленное управление функцией простого фокуса через цифровой видеорегистратор.

Еще одно преимущество камер SCB-3003, SCD-3083 и SCV-3083 – наличие интеллектуальной видеоаналитики, которая делает процесс видеонаблюдения более совершенным. С помощью этой функции камера может:

• распознавать лица и вести подсчет людей;
• обнаруживать пересечение заданных границ и движение к точке прохода;
• регистрировать появление и исчезновение искажений;
• передавать тревожные сообщения при возникновении ситуаций, отнесенных к нарушениям, в том числе и при ее перемещении на другое место.

Обе купольные камеры оснащены объективами с переменным фокусом. Модель SCV-3083, помимо прочего, является еще и антивандальной класса защиты IP66.

• Первый опыт работы с оборудованием
• Hikvision и QNAP
• Рейтинги и награды

Как мы познакомились с оборудованием Hikvision

С продукцией компании HIKVISION мы столкнулись в начале 2012 года — тогда мы взяли один небольшой новый объект на обслуживание.

В ходе обследования, нашлим уличную видеокамеру, которую наполовину затопило водой. Разобрав камеру, мы обнаружили, что качество сборки у данного производителя на очень высоком уровне.

Более того, мы удивились, узнав, что производитель использует графические процессоры семейства DaVinci™, которые специально были разработаны всемирно известной компанией Texas Instruments для целей обработки видеоизображения, графических приложений и мониторинга.

Такие чипсеты работают вкупе с микропроцессорами ARM9 (частота до 1 Ггц), которые вы можете встретить в планшетах и телефонах средного уровня.

Что же нам это дает, спросите вы? Такой процессор позволяет “отдавать” на экран обработанное видео FULL HD качества (1920 x 1080p) с частотой кадров 25-30 в секунду. HD-картинку (720p) мы можем просматривать с частотой 60 кадров в секунду. На деле же чаще всего всех устраивает частота более 14 кадров в секунду. Кстати, с такой частотой кадров мы можем просматривать картинку с разрешением 5MP.

Итак, продолжим. Мы высушили камеру, включили ее и она заработала. Более того, на данный момент эта камера находится в рабочем состоянии.

Еще немного о  процессорах на базе DaVinci™. Примеры решения.

Пример решения IP-камеры на базе TMDS320DM368 — потребляет всего три ватта и обеспечивает обработку сигналов изображения для стабилизации видеосигнала, распознавание лиц, фильтрацию помех, автоматический баланс белого, автоматическую фокусировку, автоматическую установку экспозиции и прорисовывание контуров, а также другие функции обработки видеосигнала.

Новый видеопроцессор TMS320DM368 DaVinci с ядром ARM9 обеспечивает повышение производительности на 44% (рабочая частота до 432 МГц), что позволяет использовать усовершенствованные API для обработки видеосигналов HD и сложных пользовательских задач.

Процессоры данной линейки оптимизированы для видеокамер высокой четкости, DVR реального времени, систем видеосвязи высокой четкости, информационных терминалов, данное многоканальное HD-устройство поддерживает функции кодирования/декодирования, многоскоростную, многопотоковую и многоканальную обработку сигналов.

Основные особенности и преимущества процессоров:

• В свободном доступе, готовые для производства, автономные голосовые, аудио- и видеокодеки
• Ядро ARM9 не используется для кодирования/декодирования видеосигнала. Эти функции выполняют интегрированные ускорители обработки видеосигнала высокой четкости
• Интегрированные периферийные устройства уменьшают размер платы и снижают стоимость системы на 20%
• Расширенный диапазон температур: -40…85°C

Про Hikvision и QNAP. Совместимость.

Продукция Hikvision прекрасно работает IP-видеосерверами QNAP по протоколу ONVIF (Open Network Video Interface Forum), который был основан компаниями Axis Communications, Bosch Security Systems и Sony в ноябре 2008 года с целью разработки и распространения открытого стандарта для систем сетевого видеонаблюдения.

Несмотря на это, в последнюю версию прошивок добавилась поддержка последних моделей видеокамер компании — DS-2CD2732-F-IS, DS-2CD2632-F-IS и других. После обновления прошивок заметно увеличилась стабильность взаимодействия между IP-видеосерверами и видеокамерами.

О компании Hikvision

Hikvision — крупная компания со штатом порядка 10000 человек. Продукция компании продается и используется более чем в 100 странах. Головной офис компании находится в Китае, а торговые представительства — в России, США, Австралии, Бразилии, Южной Африке. В Европе Хиквижн продают в Нидерландах, Италии и Великобритании. В Азии Hikvision продается в Сингапуре, ОАЭ и Индии. Крупный сервисный центр копании находится в Гонконге.

Динамичный рост и уникальная продукция позволили Hikvision стать производителем оборудования для видеонаблюдения № 1 в мире два года подряд (согласно исследованию IMS Research «World Market for CCTV and Video Surveillance Equipment Report 2013»).

В Санкт-Петербурге в 2009 году было открыто российское представительство Hikvision Russia. В 2013 году открылись офисы в Москве, Казани, Благовещенске и Ростове-на-Дону, компания была удостоена нескольких российских наград. В это же вряемя был открыт собственный сервисный центр по ремонту оборудования Hikvision.

Также компания сумела организовать техническую поддержку международного стандарта на русском языке.

На данный момент более 2000 проектов реализовано на оборудовании Хиквижн, включая проекты по оснащению охранным видеонаблюдением спортивных объектов на Олимпийских играх в Сочи в 2014 году.

Рейтинги

Почти 10 лет подряд входит в A&S Security 50 – рейтинг, включающий 50 лучших компаний на мировом рынке безопасности (№1, в категории “Видеонаблюдение” 2012 год). Рыночная капитализация Hikvision на фондовых биржах составляет $12.1 миллиардов. Ссылка на рейтинг: http://www.asmag.com/rankings/security50_rankings.aspx. В 2014 году Hikvision поднялась в этом рейтинге на 3 место.

Как мы видим, компания HIKVISION входит в пятерку лучших компаний.

Рейтинг производителей аналоговых камер:

Рейтинги 2014

В 2014 году в A&S Security 50 Hikvision поднялась на 3 место.

В 2014 году Hikvision получает Homeland Security Awards.

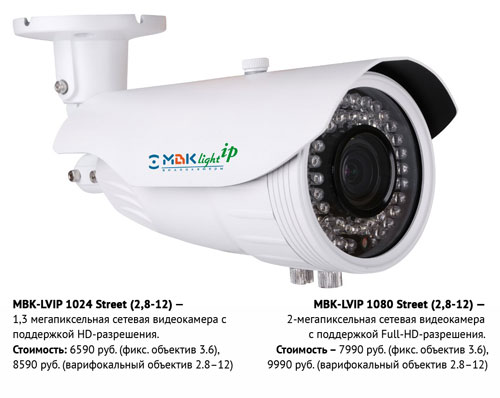

Перед разработчиками МВК-Light-IP стояла вполне определенная цель – они создавали сетевые камеры, которые могли бы обеспечить качественное видеонаблюдение самым широким слоям потребителей. Особенность этой линейки состоит в исключительно выгодном для покупателей соотношении цены и качества. С ее помощью можно малыми затратами решить самые разные задачи видеонаблюдения.

В настоящее время выпускается 8 камер видеонаблюдения с маркировкой МВК-L(V)IP: четыре 1,3-мегапиксельные камеры с HD разрешением 1024p и четыре — 2-мегапиксельные с Full HD разрешением 1080p. Оба варианта позволяют обеспечить решение практически всего спектра задач охранного видеонаблюдения, и представлены они следующими типами:

• уличная всепогодная камера видеонаблюдения — МВК-LVIP 1024 Street (2,8-12), МВК-LIP 1024 Street (3,6), МВК-LVIP 1080 Street (2,8-12), МВК-LVIP 1080 Street (3,6). Цены на данные камеры — от 6590 рублей за камеру с фиксированным объективом;
• уличная антивандальная купольная камера видеонаблюдения — МВК-LVIP 1024 Strong (2,8-12) и МВК-LVIP 1080 Strong (2,8-12). Стоимость камер — от 8190 рублей;
• внутренняя купольная камера видеонаблюдения МВК-LIP 1024 Ball (2,8/3,6) и МВК-LIP 1080 Ball (2,8/3,6). Цена данной линейки начинается от 5190 рублей за модель с фиксированным объективом.

Технические особенности камер МВК-Light-IP

Для того чтобы вести эффективное наблюдение в темное время суток, новые камеры оснащены мощной ИК-подсветкой и откидным ИК-фильтром. Этот простой и недорогой вариант позволяет избежать лишних затрат при организации ночного видеонаблюдения.

Маркировка камер новой линейки четко указывает на использование в них объективов и с фиксированным, и с регулируемым фокусным расстоянием (обозначено в скобках). Это позволяет потребителям выбрать оптимальный вариант для решения конкретных задач или иметь возможность установить нужное расстояние при настройке.

Питание всех камер линейки обеспечивается по технологии PoE, что логично продолжает идею снижения затрат на качественное видеонаблюдения, так как исключает расходы на прокладывание отдельных кабелей для питания и передачи данных.

Совместимость камер с большинством выпускаемого в мире IP оборудования возможна благодаря поддержке стандарта ONVIF.

Видеорегистратор соответствует сетевому протоколу RTSP и стандарту ONVIF, что позволяет подключать к нему камеры многих сторонних производителей. Радуют еще две особенности, помогающие сэкономить бюджет и упростить инсталляцию системы видеонаблюдения:

• технология Peer-to-Peer, которая позволяет подключать сетевые камеры напрямую к NVR, без необходимости использовать внешний Ethernet коммутатор;
• технология питания PoE, благодаря которой не нужно заниматься прокладыванием кабеля от источника электрического тока до места установки камеры. В новой модели предусмотрены 4 порта с поддержкой этой технологии.

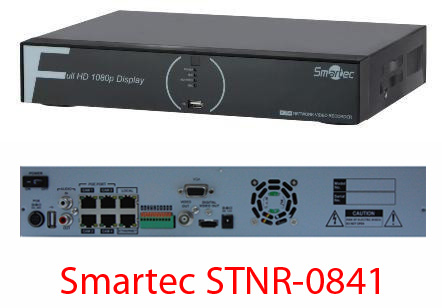

Технические характеристики видеорегистратора STNR-0841

Новая модель NVR является 8-канальным устройством, способным обеспечить одновременную запись видео высокого разрешения (HDTV 1080p) со скоростью 30 к/с по каждому из каналов. Вывод видеосигналов в качестве Full HD для демонстрации в мультиэкранном режиме осуществляется через выход HDMI/VGA. Через Spot-выход BNC к регистратору подключается еще один монитор, который можно использовать для настройки параметров выбранного канала. На панели устройства имеется также тревожный выход, позволяющий задействовать исполнительное звено охранной системы.

Емкость архива STNR-0841 не ограничивается объемом установленных в нем жестких дисков SATA (от 1 до 3). Конструкторами также предусмотрен порт e-SATA для подключения внешнего накопителя. Поиск записей в архиве осуществляется по календарю, по времени, по событию, по метаданным и в панорамном режиме – с демонстрацией до16 фрагментов. Управлять устройством и всей системой видеонаблюдения в целом позволяет бесплатное ПО NVR Manager.

Указывают на эту тенденцию и обновления в каталоге тайванской компании 3S Vision. Представленная недавно купольная камера N9085 рекомендована организациям и предприятиям с ограниченным бюджетом для обеспечения круглосуточного видеонаблюдения внутри помещений. Доступная цена новинки удачно сочетается с высоким качеством транслируемого видео и широким набором полезных функций. Стоимость новинки — порядка 7000 рублей.

Определяющая характеристика новинки – широкоугольный объектив с фиксированным фокусным расстоянием. Поэтому именно такую камеру целесообразно использовать в больших помещениях вместо двух или даже нескольких аналогов с более узким углом обзора. Для решения задач видеонаблюдения в темноте разработчики снабдили N9085 инфракрасной подсветкой с дальностью до 20 метров.

Эффективность наблюдения, которая зависит от четкости и детальности получаемого видео, обеспечивается в камере 2-мегапиксельной CMOS матрицей с прогрессивным сканированием и использованием следующих инструментов обработки изображения:

• цифровой динамический диапазон;
• баланс белого;
• система подавления шумов DNR;
• трехуровневая регулировка усиления;
• выключаемая регулировка подсветки;
• электронный затвор.

Характеристики видео, передаваемого камерой N9085

Технические возможности камеры позволяют получать четкое детализированное видео с частотой кадров до 30 fps (при разрешении 1280х720). При более высоком разрешении (1600х1200) частота кадров составляет 15 fps. Передача изображения может осуществляться тремя потоками с регулируемыми параметрами и заданными форматами сжатия. Для сжатия используются кодеки H.264 и MPEG.

Полезные функции

Видеокамера 3SVisionN9085 располагает возможностями, которые помогают решать самые разные задачи видеомониторинга. Цифровой зум, поворот изображения на 180°, зеркальное отражение дают возможность оператору найти оптимальный формат просмотра. Функции: обнаружения движения, реагирования на закрытие объектива, формирования и подачи тревожного сигнала позволяют наблюдать за объектом из удаленной точки и вовремя реагировать на нарушения. Часть кадра при необходимости можно прикрыть “маской конфиденциальности”, также входящей в список полезных функций.

Модель ST-TS100 является базовой. В ее корпус устанавливаются контроллеры и считывающие устройства, совместимые с уже работающей или строящейся СКУД. Вторая модель (ST-TS101EM) уже подготовлена для работы с оборудованием Smartec. В ней установлен контроллер ST-NC240 и два считывателя карт EmMarine с поддержкой ПО Timex. Любое дополнительное оборудование можно прикрепить к доступным поверхностям корпуса.

Преимущества трехштанговых турникетов ST-TS100, ST-TS101EM

Нержавеющая сталь, из которой изготовлены корпус и штанги нового трипода, свидетельствует о прочности и долговечности конструкции. Вся электронная начинка и элементы управления надежно скрыты под двухслойной стальной защитой, причем обе крышки корпуса оборудованы замками. Защищенность устройства от пыли и влаги соответствует классу IP54. Радует и достаточно широкий диапазон рабочих температур – от -30°С до +50°С.

Полностью укомплектованный турникет ST-TS101EM можно задействовать в работе системы СКУД Smartec сразу же после монтажа, подключения и внесения базы данных в память. Его функционал включает следующие операции:

• ограничение прохода на вход;
• ограничение прохода на выход;
• учет рабочего времени.

Программное обеспечение Timex позволяет турникету взаимодействовать со СКУД других производителей через модуль интеграции SDK.

Наличие энергонезависимой памяти позволяет триподу работать в автономном режиме при нарушении связи с сервером. В этом случае все события записываются в журнал.

При любых аварийных ситуациях с отключением электроэнергии срабатывает управляющий вход, специально выделенный для разблокирования штанги и обеспечения беспрепятственного прохода.

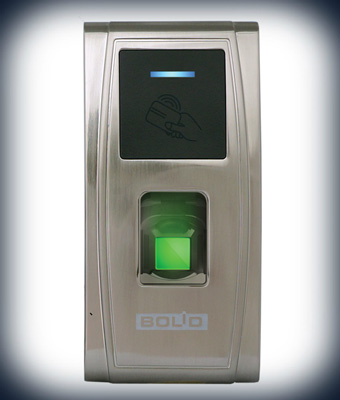

В продаже появился новый биометрический контроллер доступа с маркировкой «C2000-BIOAccess-MA300». Он создан для выполнения двух процессов — идентификации по отпечаткам пальцев и картам proximity в рамках СКУД, управляемых программным обеспечением АРМ «Орион Про». Отказ от таких элементов, как клавиатура и дисплей, позволил снизить стоимость устройства. Это дает потребителям возможность не переплачивать за функционал, который не будет задействован в строящейся системе. Контроллеры, входящие в систему, объединяются по интерфейсу Ethernet.

Технические характеристики «C2000-BIOAccess-MA300»

Устройство располагает двумя идентификаторами — встроенным считывателем proximity-карт и биометрическим считывателем отпечатков пальцев. Это позволяет повысить безопасность объекта, используя режим доступа по двум идентификаторам.

Объем памяти контроллера разрешает хранить 1500 шаблонов биометрических отпечатков и 100 000 событий.

Для индикации состояния предусмотрены двухцветные диоды и возможность транслировать голосовые оповещения на двух языках.

Имеющиеся входы и выходы предназначены для подсоединения кнопки «Выход», датчика положения двери, замка и звукового сигнализатора (сирены).

Интерфейс Wiegand служит для повышения уровня защиты от несанкционированного доступа при работе с контроллером «С2000-2» в защищенном режиме.

«C2000-BIOAccess-MA300» заключен в прочный металлический корпус со степенью защиты IP54.

Первым представителем серии стала уличная цилиндрическая IP-камера LTV-ICDM1-E6235L-F3.6, которая характеризуется компактностью, широким диапазоном рабочих температур, наличием инфракрасной подсветки и низкой ценой. Это решение является оптимальным для организации видеонаблюдения у школ, гостиниц, магазинов или в других местах с обычными требованиями к системам безопасности.

Технические особенности IP-камеры LTV-ICDM1-E6235L-F3.6

Режим «день/ночь» создает условия для круглосуточного ведения наблюдения. Его переключение осуществляется при помощи механического ИК-фильтра.

Камера построена на основе 1/4″ матрицы CMOS, обеспечивающей фиксацию видео с разрешением 1,3 Мп.

Для сжатия передаваемого сигнала используется кодек H.264. Основной поток в качестве HD-720p передается со скоростью 25 к/с. Качество и скорость дополнительного потока можно задавать, выбирая из трех доступных вариантов: 1280×720 со скоростью до 10 к/с, D1 со скоростью до 25 к/с или CIF со скоростью до 25 к/с.

Съемка производится через фиксированный объектив с фокусным расстоянием 3.6 мм.

Качество изображения повышается за счет работы электронного затвора, функций компенсации засветки, регулировки усиления и баланса белого.

Для получения четкого видео при недостаточном освещении используется режим накопления.

Инфракрасная подсветка позволяет ночью просматривать территорию наблюдаемого объекта на расстоянии 10-20 метров от камеры.

Детектор движения дает возможность своевременно задействовать систему автоматического реагирования на нарушения.

Предусмотрены 2 варианта подачи питания — от источника постоянного тока с напряжением 12 В и по технологии PoE.

Камера рассчитана на работу на улице в разных погодных условиях. Она защищена от пыли и влаги по классу IP66 и может работать при температурах от −40°С до +50°С.

Новинка LTV соответствует протоколу ONVIF, что позволяет с легкостью интегрировать ее в системы видеонаблюдения с оборудованием других производителей.

Цена новинки очень радует — всего 4000 рублей.
